Ps2 Interface Integrated IC ชิปเมาส์ไร้สาย ใบรับรอง ROHS

ชิปเมาส์ไร้สายแบบมีสาย อินเทอร์เฟซ USB Integrated IC Optical Mouse Chip

ชื่อชิป: ชิปเมาส์ออปติคัล
เมาส์ชิปรุ่น: GZ-P001-STC

คำอธิบายฟังก์ชัน
ตัวจับเวลา/ตัวนับ
ชิปคีย์บอร์ดมีตัวจับเวลา/ตัวนับ 16 บิตสามตัว T0, T1, T2สามารถใช้เป็นเคาน์เตอร์ทั่วไปได้เมื่อใช้ T0/T1/T2 เป็นตัวจับเวลา หน่วยเวลาที่ใช้เรียกตัวจับเวลาจะเป็นรอบของเครื่องรอบเครื่องจักรมีค่าเท่ากับ 12 หรือ 6 รอบการแกว่ง ขึ้นอยู่กับว่าผู้ใช้กำหนดค่าชิปให้อยู่ในโหมด 12T หรือโหมด 6Tเมื่อใช้ T0/T1/T2 เป็นตัวนับ เหตุการณ์การนับจะเป็นพินที่สอดคล้องกันของการเปลี่ยนแปลงระดับสูงไปต่ำของ T0/T1/T2" ในโหมดนี้ ชิปจะสุ่มตัวอย่างพิน T0/T1/T2 ทุกรอบของเครื่องจักร เมื่อผลลัพธ์เป็น 1 ถึง 0 ชิปจะนับ 1 ไปที่เคาน์เตอร์ ควรสังเกตว่าเมื่อทำงานเป็นตัวนับความกว้างของพัลส์สูงหรือพัลส์ต่ำของพิน T0/T1/T2 ต้องมากกว่า 1 รอบเครื่อง มีรีจิสเตอร์พิเศษสองตัวสำหรับกำหนดค่า T0 และ T1 คือ TMOD, TCON มีรีจิสเตอร์พิเศษสองรายการเพื่อกำหนดค่า T2 คือ T2MOD, T2CON
พอร์ตอนุกรม (UART)
พอร์ตอนุกรมของชิปเมาส์เป็นแบบดูเพล็กซ์ สามารถส่งและรับข้อมูลได้ในเวลาเดียวกันข้อมูลที่ส่งและรับร่วมกันลงทะเบียนพิเศษ SBUF เดียวกันมีการลงทะเบียน SBUF สองรายการภายในชิปหนึ่งรายการสำหรับส่งและอีกรายการสำหรับรับพอร์ตอนุกรมสามารถทำงานได้ 4 โหมด
โหมด 0
โดยปกติ โหมดนี้ใช้เพื่อขยายพอร์ต I/O ของชิปเท่านั้นในโหมดนี้ ทั้งการรับและส่งข้อมูลจะส่งผ่านพิน RXD และ TXD จะส่งสัญญาณนาฬิกาแบบซิงโครนัสสิ่งที่ส่งหรือรับคือข้อมูล 8 บิต โดยมีบิตต่ำสุดก่อน และอัตรารับส่งข้อมูลจะคงที่ที่ 1/12 ของนาฬิกา MCU
โหมด 1
ส่งผ่านพิน TXD หรือรับเฟรมข้อมูล 10 บิตผ่านพิน RXDdata frame ประกอบด้วย 1 บิตเริ่มต้น (0), 8 บิตข้อมูล และ 1 บิตหยุด (1)หลังจากการรับสัญญาณเสร็จสิ้น บิตหยุดจะถูกเก็บไว้ใน RB8 ของ SCONอัตราบอด (โหมด 1) = 2SMOD X (อัตราการโอเวอร์โฟลว์ T1) /32 หรือ = อัตราโอเวอร์โฟลว์ T2 /16
โหมด2
ส่งผ่านพิน TXD หรือรับเฟรมข้อมูล 11 บิตบนพิน RXDdata frame ประกอบด้วย 1 บิตเริ่มต้น (0), 8 บิตข้อมูล, 1 บิตที่โปรแกรมได้ 9 บิตและ 1 บิตหยุด (1)เมื่อส่งบิตที่ 9 มาจาก TB8 ของ SCONเมื่อได้รับ ตัวเลขที่ 9 จะถูกเก็บไว้ใน TB8 ของ SCONอัตราบอดสามารถเป็น 1/32 หรือ 1/64 ของความถี่สัญญาณนาฬิกาอัตราบอด (โหมด 2) = 2SMOD X OSC/64
โหมด 3
โหมด 3 เหมือนกัน เว้นแต่ว่าอัตราบอดจะแตกต่างจากโหมด 2 อัตราบอด (โหมด 3) = 2SMOD X (อัตราการโอเวอร์โฟลว์ T1) /32 หรือ = อัตราการโอเวอร์โฟลว์ T2 /16 สำหรับโหมดทั้งหมด การเขียนไปยัง SBUF จะเริ่มส่งสำหรับโหมด 0 ถ้า RI=0 และ REN=1 การรับสัญญาณจะเริ่มขึ้นสำหรับโหมดอื่น ถ้า REN=1 และบิตเริ่มต้นถูกนำมาใช้ นั่นคือ หากมีขอบตก การรับสัญญาณจะเริ่มขึ้น
โหมดปิดเครื่อง
ผู้ใช้ตั้งค่า PCON.1 เพื่อให้ชิปเข้าสู่โหมดปิดเครื่องในโหมดปิดเครื่อง นาฬิกาชิปจะหยุดทำงานRAM ภายในและ SFR ของชิปยังคงไม่เปลี่ยนแปลงวิธีการปลุกสามารถรีเซ็ตฮาร์ดแวร์หรือ /INT0, /ITN1, /INT2 และ /INT3 อินเตอร์รัปต์ภายนอกเมื่อรีเซ็ตฮาร์ดแวร์ ให้ความสนใจอย่างน้อยให้พิน RESET สูงเป็นเวลามากกว่า 10 มิลลิวินาที เพื่อทำให้นาฬิกามีเสถียรภาพโปรแกรมเริ่มทำงานจากที่อยู่ 0x0000หากเป็นการปลุกแบบอินเตอร์รัปต์ภายนอก โปรแกรมจะข้ามไปยังเวกเตอร์อินเตอร์รัปต์และดำเนินการประมวลผลแบบอินเตอร์รัปต์หากต้องการใช้อินเตอร์รัปต์ภายนอกเพื่อปลุก ต้องตั้งค่าอินเตอร์รัปต์ภายนอกให้ถูกต้องก่อนเข้าสู่โหมดปิดเครื่อง

สถานะพินในโหมดว่างและโหมดปิดเครื่อง:

พารามิเตอร์ทางไฟฟ้าของเมาส์ไร้สาย:

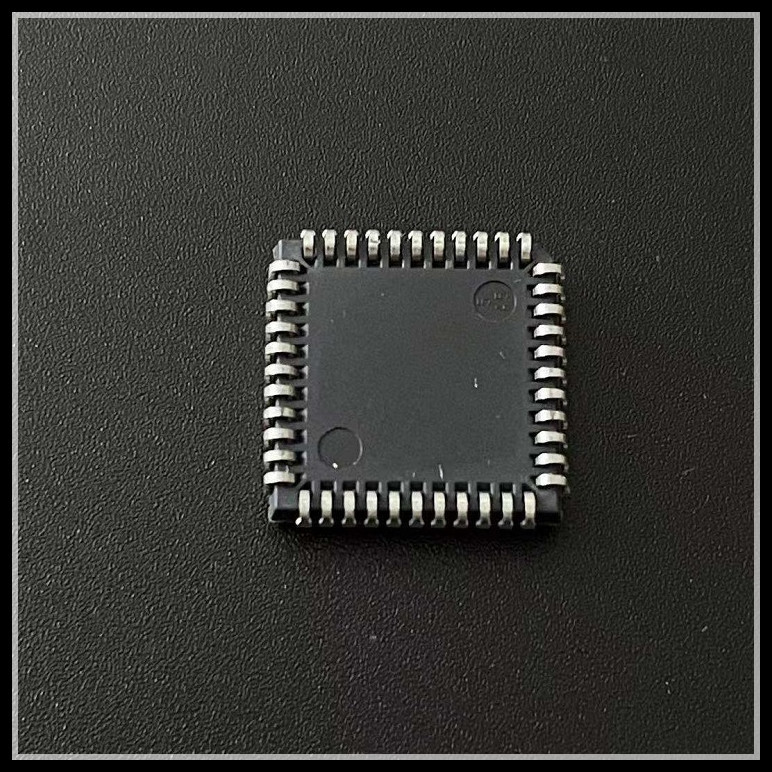

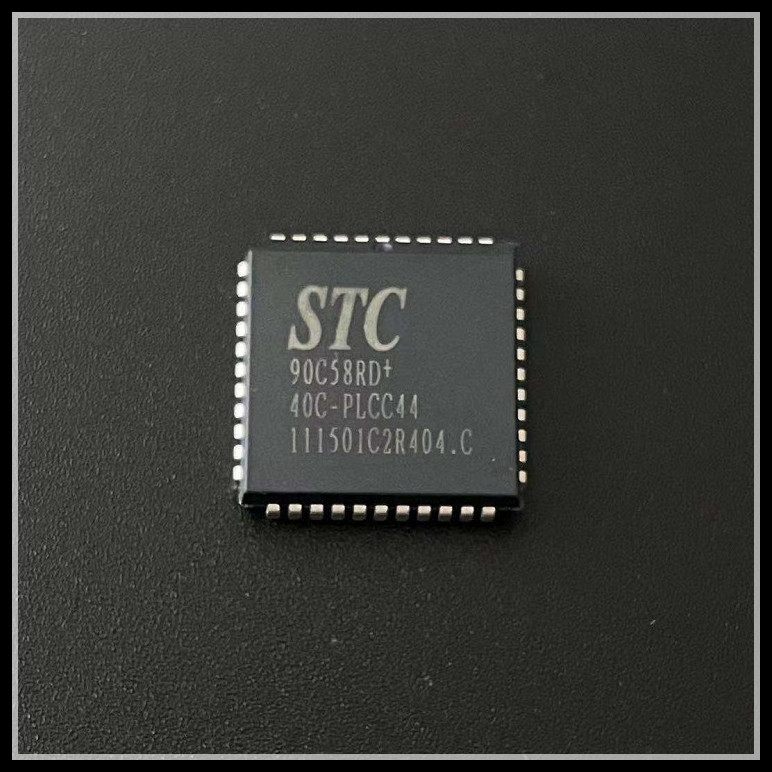

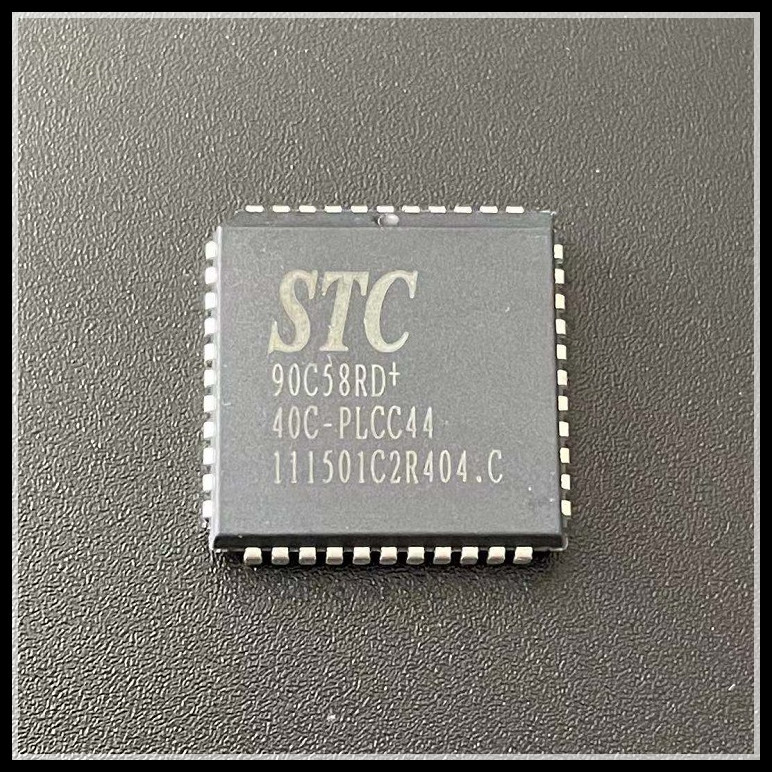

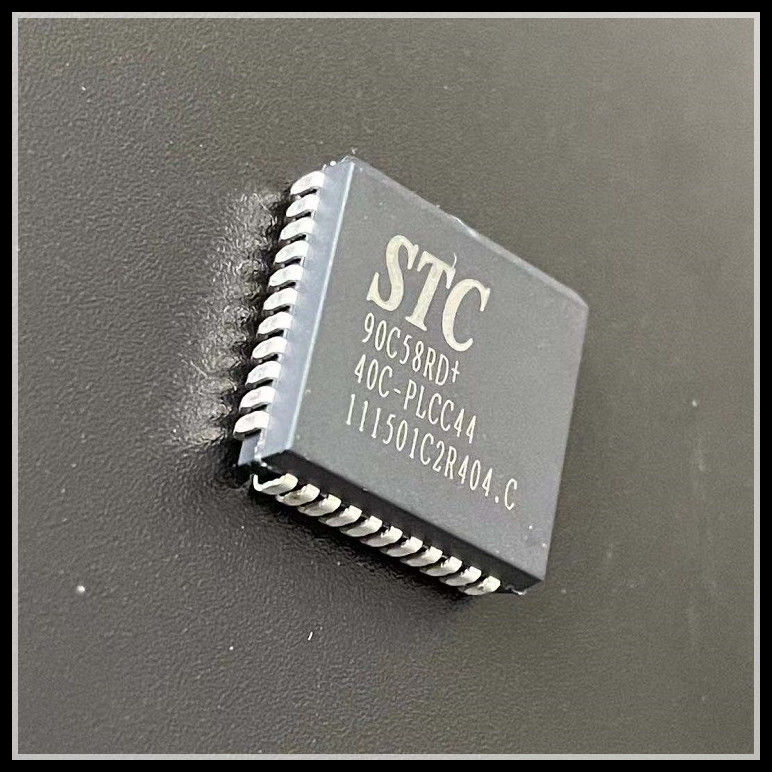

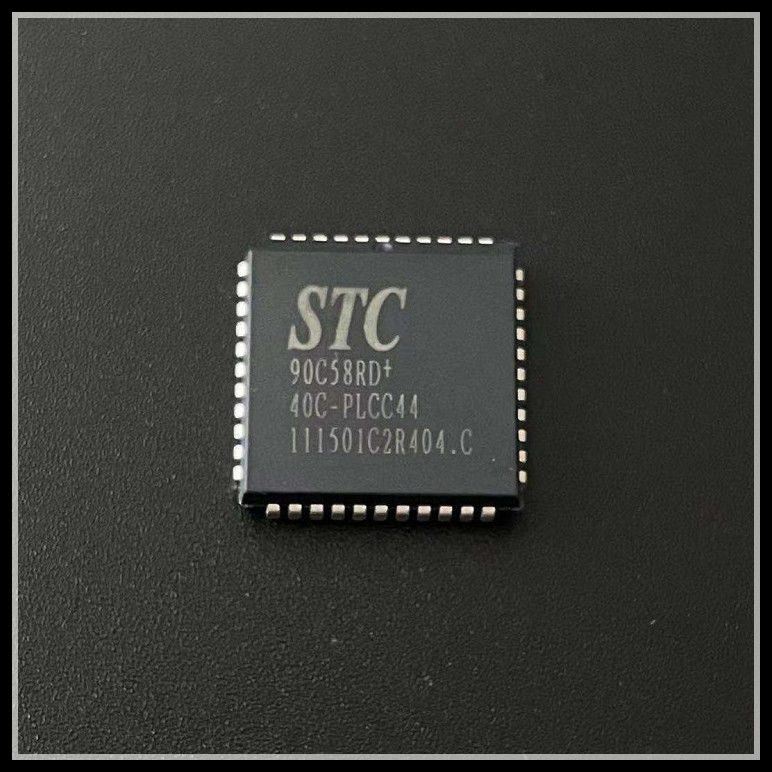

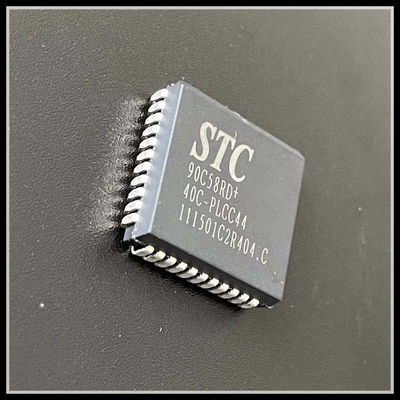

การนำเสนอภาพสินค้า:
