ชิปเมาส์ไร้สายแบบมีสาย อินเทอร์เฟซ USB Integrated IC Optical Mouse Chip

ชื่อชิป: ชิปเมาส์ออปติคัล
เมาส์ชิปรุ่น: GZ-P001-1622

ฟังก์ชันพิน:
ฟังก์ชัน pinout ของชิปมีดังนี้:
D+, D-: สายข้อมูลส่วนต่างของอินเทอร์เฟซ USBเมื่อไม่ใช้อินเทอร์เฟซ USB D+ จะถูกดึงสูงและ D- จะเชื่อมต่อต่ำ
PS2CLK/Ser, PS2Data (Muse Warrior 20 O, Mousse Warrior 20 V, Mousse Warrior 24 Wheel): บรรทัดอินเทอร์เฟซเมาส์ PS/2 เชื่อมต่อกับอินเทอร์เฟซโฮสต์PS2CLK สามารถใช้เป็นเอาต์พุตของพอร์ตอนุกรมที่เชื่อมต่อกับชิปไดรเวอร์ RS232 เพื่อขับเคลื่อนสาย TXD ของเมาส์อนุกรมเมื่อไม่ใช้งานจะต้องถูกระงับ (ดึงขึ้นภายใน)
PS2CLK, PS2Data (MouseWarrior24 EyeII): สายอินเทอร์เฟซเมาส์ PS/2 เชื่อมต่อกับอินเทอร์เฟซโฮสต์เมื่อไม่ใช้งานจะต้องถูกระงับ (ดึงขึ้นภายใน)
RTS (MuseWarrior20 O, MouseWarrior20V, MouseWarrior24Wheel): อินพุตสัญญาณ Serial RTS ต้องใช้วงจรเสริมภายนอกเมื่อดึงพินให้ต่ำ การส่งข้อมูลพอร์ตอนุกรมจะหยุด และชิปจะถูกรีเซ็ตเมื่อเปลี่ยนจากต่ำเป็นสูงต้องดึงพินนี้ให้ต่ำเมื่อไม่ได้ใช้พอร์ตอนุกรม
ADB: สายข้อมูลอินเทอร์เฟซ ADB ต้องปล่อยให้ลอยตัวเมื่อไม่ได้ใช้งาน (ดึงขึ้นภายใน)
North, Sooth, East, West (MouseWarrior 20 V): เชื่อมต่อกับเซ็นเซอร์ Intellink Electronics VersaPointTMเมื่อแรงภายนอกสูงสุดกระทำต่อเซ็นเซอร์ ตัวต้านทานควรเชื่อมต่อกับพินนี้เพื่อใช้ในวงจรรวมแบบคู่เพื่อคายประจุตัวเก็บประจุ (ดูรายละเอียดในตัวอย่างบทนำ)
X1, X2, Y1, Y2 (MouseWarrior20 O, MouseWarrior24 Wheel): การเข้ารหัสอินทิกรัลออปติคัลหรือสัญญาณเข้าของชิ้นส่วนกลไกของเมาส์ X1 ขอบล้มก่อน X2 ขอบล้มหมายถึงการเลื่อนขวา Y1 ขอบล้มก่อน Y2 ขอบล้มตัวแปลงโฟโตอิเล็กทริกต้องมีตัวต้านทานแบบดึงลง หรือใช้ตัวตรวจจับโฟโตมิเตอร์ทริกเกอร์ชมิตต์
PD, SDIO, SCLK (MouseWarrior24 EyeII): หมุดเหล่านี้สามารถเชื่อมต่อโดยตรงกับหมุดที่สอดคล้องกันของเซ็นเซอร์ ADNS2051 (ดึงขึ้นภายใน)
Z1/Down, Z2/Up (MuseWarrior24 Wheel, MouseWarrior24 EyeII): ใส่รหัสอินทิกรัลออปติคัลโดยการเลื่อนล้อเลื่อนหรือปุ่มฟังก์ชั่นนี้สามารถเปิดใช้งานได้ผ่านพินปุ่มขอบที่ตกลงมาของ Z1 จะอยู่ก่อนขอบที่ตกลงมาของ Z2 ซึ่งหมายถึงการเลื่อนขึ้นด้านบนตัวต้านทานถูกดึงขึ้นภายใน และต้องดึงตัวแปลงโฟโตอิเล็กทริกหรือปุ่มลงไปที่พื้น
ปุ่ม (Muse Warrior 24 Wheel, Mousse Warrior 24 Eye II): เมื่อใช้ฟังก์ชันล้อเลื่อน หมุดนี้จะลอยเมื่อใช้ปุ่มเพื่อสร้างฟังก์ชันการเลื่อน หมุดนี้จะต่อสายดิน และปุ่มเลื่อนจะเชื่อมต่อกับหมุด Z1/Down, Z2/Up (ดึงขึ้นภายใน)
En (MuseWarrior20 O, MouseWarrior24Wheel): ไฟ LED เปิดใช้งานสัญญาณของตัวเข้ารหัสอินทิกรัลออปติคัลเอาต์พุต Open-drain ซึ่งสามารถดูดซับกระแส 24mA ได้ ต้องใช้ตัวต้านทานภายนอก
En (MouseWarrior24 EyeII): สัญญาณเปิดใช้งานพลังงานของ HDNS2000 (ชิปเซ็นเซอร์ออปติคัล)เอาต์พุตแบบ open-drain ที่ตัวต้านทานดึงขึ้นภายใน ต้องใช้วงจรเสริมภายนอก
ซ้าย ขวา กึ่งกลาง: อินพุตปุ่มเมาส์ซ้าย ขวา และกลางสำหรับการดึงขึ้นภายใน สัญญาณอินพุตต้องอยู่ใกล้กับกราวด์
อันดับที่ 4 (MuseWarrior20 V, MouseWarrior24Wheel, MouseWarrior24 EyeII): ป้อนปุ่มเมาส์ที่ 4สำหรับการดึงขึ้นภายใน สัญญาณอินพุตต้องอยู่ใกล้กับกราวด์
อันดับที่ 5 (MouseWarrior24 EyeII): ป้อนปุ่มเมาส์ที่ 5สำหรับการดึงขึ้นภายใน สัญญาณอินพุตต้องอยู่ใกล้กับกราวด์
CEext: เมื่อ USB ถูกระงับเพื่อตรวจสอบสภาพการปลุกระบบ พินนี้จะใช้เพื่อปลุกโปรเซสเซอร์เป็นระยะจำเป็นต้องมีวงจร RC ภายนอก
ดึงไปที่ GND: พินนี้ใช้เพื่อกราวด์ผลิตภัณฑ์ขั้นสุดท้ายของ MouseWarrior
XOut, XIn: ออสซิลเลเตอร์เซรามิกภายนอก 6MHz (ออสซิลเลเตอร์ควอตซ์อาจทำให้เกิดความไม่เสถียร) ไม่จำเป็นต้องใช้อุปกรณ์เสริมอื่น ๆสัญญาณนาฬิกา 6MHz ภายนอกสามารถป้อนเข้ากับพิน XIn ได้ และพิน XOut ควรปล่อยให้ลอยอยู่
GD: พาวเวอร์กราวด์
Vcc: ขั้วบวกของแหล่งจ่ายไฟ
รูปที่ 2
ลักษณะการทำงานและคำอธิบายอินเทอร์เฟซ:
ชิป MouseWarrior จะทำการรีเซ็ตเป็นชุดเมื่อเปิดเครื่องเมื่อเพิ่งเปิดเครื่อง การดึงข้อมูลภายในทั้งหมดจะถูกปิดใช้งาน และจะเปิดใช้งานในระหว่างการรีเซ็ตหลังจากการเริ่มต้นเสร็จสิ้น MousseWarrior จะตรวจพบว่าอินเทอร์เฟซของเมาส์ใดทำงานอยู่หากไม่พบอินเทอร์เฟซที่ใช้งานอยู่ภายใน 5 วินาที MousseWarrior จะใช้โหมดอินเทอร์เฟซ PS/2 เป็นค่าเริ่มต้น
เมื่อใช้โหมดอินเทอร์เฟซ USB สากลแบบอนุกรม MouseWarrior จะใช้เป็นอุปกรณ์เชื่อมต่อระหว่างมนุษย์กับเครื่องจักรมาตรฐาน (HID) เข้ากันได้กับไดรเวอร์มาตรฐาน และรหัสประเทศคือ 0 MouseWarrior 20 O กำหนดปุ่มเมาส์ 3 ปุ่ม Mouse Warrior 20V กำหนดปุ่มเมาส์ 4 ปุ่ม , Mouse Warrior 24 Wheel และ Mouse Warrior 24 Eye II กำหนดปุ่มเมาส์ 4 ปุ่มและล้อเลื่อน
เมื่อใช้โหมดอินเทอร์เฟซ PS/2 อุปกรณ์ MouseWarrior จะถูกทำเครื่องหมายเป็น 0 ซึ่งกำหนดปุ่มซ้าย กลาง และขวาให้เข้ากันได้กับไดรฟ์มาตรฐานของระบบMouseWarrior 24 Wheel และ Mouse Warrior 24 EyeII เข้ากันได้กับอุปกรณ์อินเทอร์เฟซ PS/2 ของโปรโตคอล Microsoft Internet Explorer TMหมายเลขอุปกรณ์ของพวกเขาสามารถกำหนดเป็น 3- โดยติดอุปกรณ์ล้อเลื่อน หรือเป็น 4- โดยติดปุ่มที่สี่
เนื่องจากปัจจุบัน ADC (Apple Computer Desktop Bus Apple Desktop Bus) และเมาส์ซีเรียลมีการใช้งานน้อยลงในประเทศจีน จึงไม่มีการทำซ้ำที่นี่ผู้ที่สนใจสามารถอ้างถึงวรรณกรรมที่เกี่ยวข้อง
วงจรการใช้งาน:
รูปที่ 2 แสดงวงจรเมาส์ที่ออกแบบด้วย MouseWarrior 20 V และวงจรส่วนต่อประสานเซ็นเซอร์ถูกทำเครื่องหมายในรูปวงจรรองรับ USB, ADC, PS/2 และอินเทอร์เฟซแบบอนุกรมผู้อ่านสามารถเลือกได้ตามความต้องการ และผู้ใช้ปลายทางยังสามารถเลือกอินเทอร์เฟซที่เหมาะสมได้อีกด้วย

พารามิเตอร์ทางไฟฟ้าของเมาส์ไร้สาย:

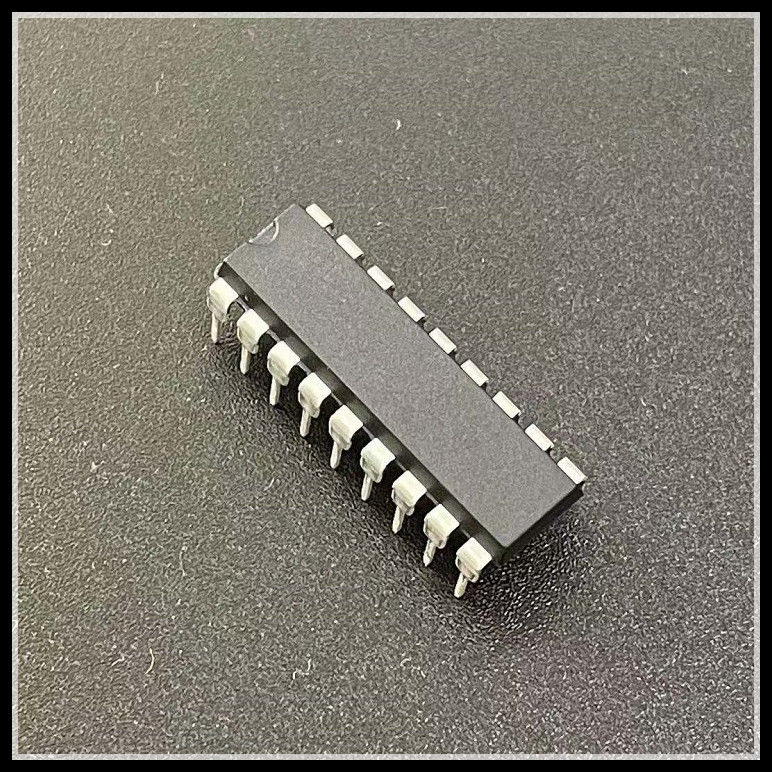

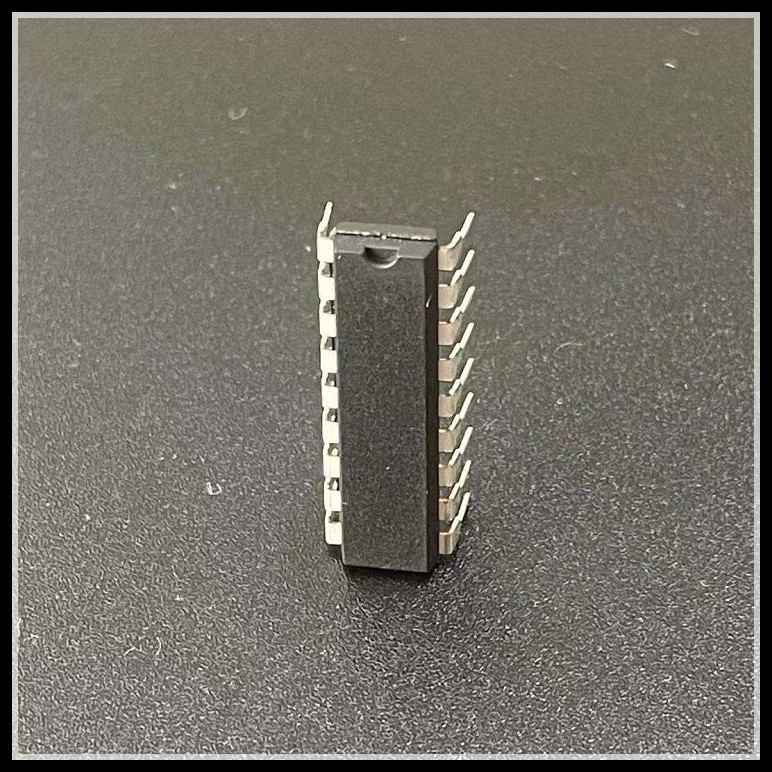

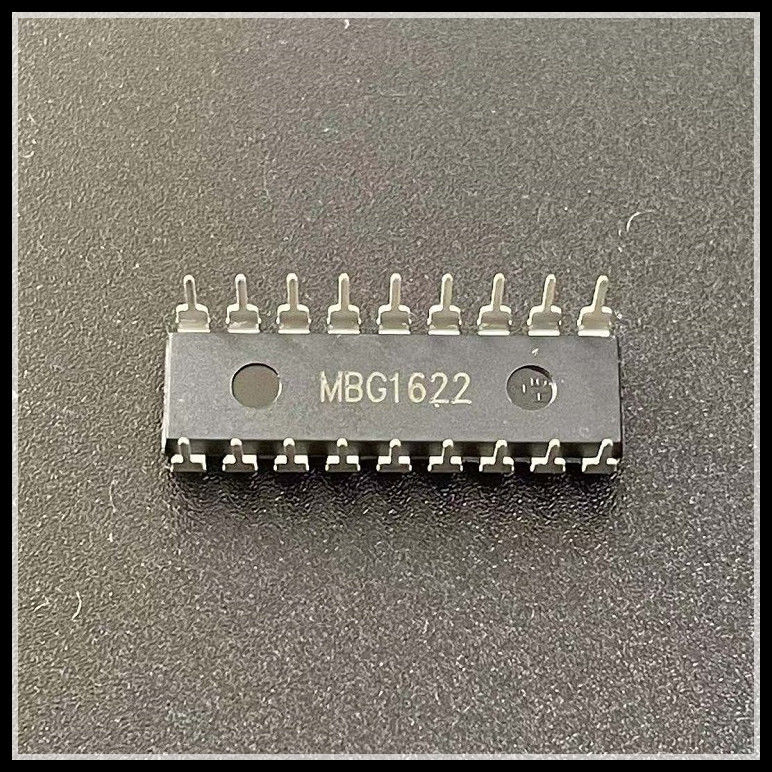

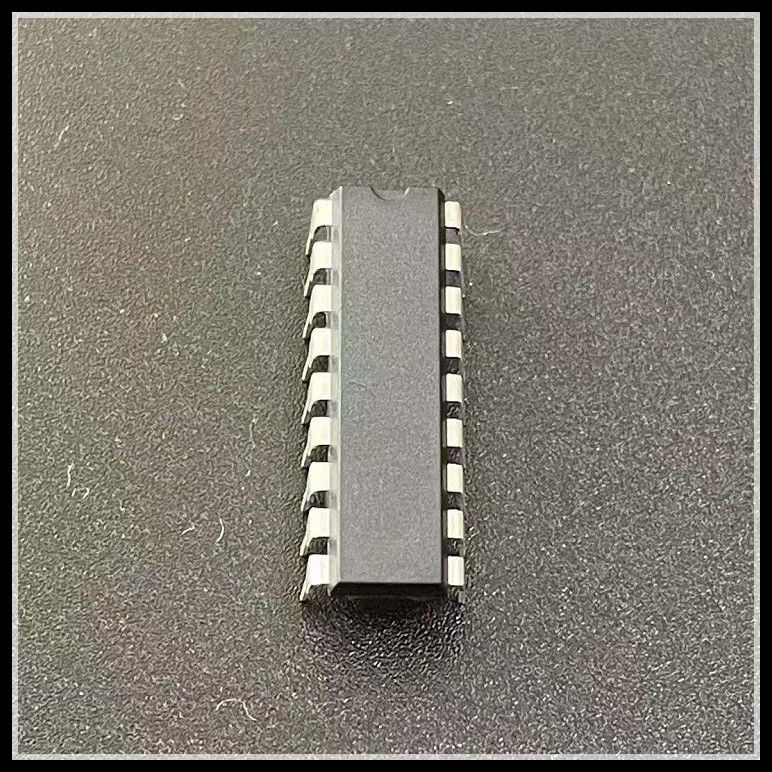

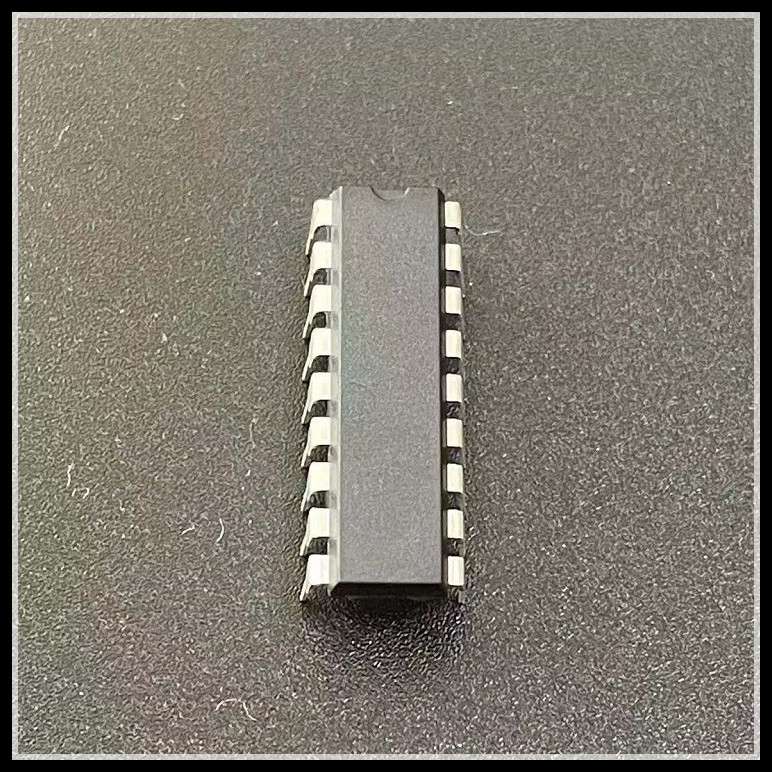

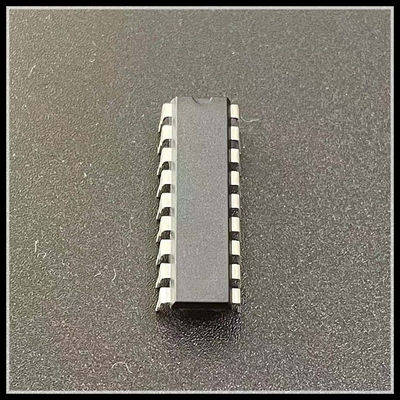

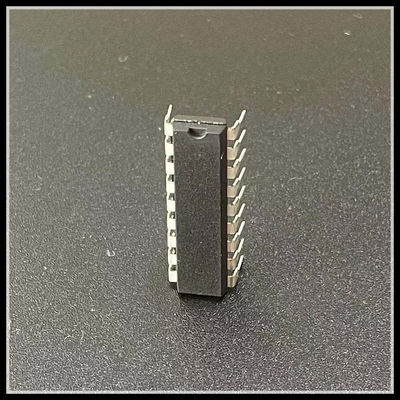

การนำเสนอภาพสินค้า:
