2636 2633 2634 2637 ชิปวงจรรวมสำหรับเมาส์แบบมีสาย

ชื่อชิป: ชิปเมาส์ออปติคัล
ชิปเมาส์รุ่น: GZ-P001-KA2B
รายละเอียดสินค้าชิปเมาส์แบบมีสาย: KA2.B เป็นชิปเมาส์ออปติคัลแบบบูรณาการที่มีอินเทอร์เฟซ USB โดยใช้เทคโนโลยีการผลิตขั้นสูงและความไวที่ดีขึ้นสามารถแทนที่ชิป 2636, 2633, 2634 และ 2637 ได้
การใช้งานผลิตภัณฑ์: เมาส์ออปติคัล USB แบบมีสาย;

แผนภาพเลย์เอาต์ของชิปพิน

การตั้งค่า DPI ของชิปเมาส์: พิน DPI ใช้สำหรับตั้งค่า DPI ต่อไปนี้แบ่งออกเป็นสามสถานการณ์เพื่อแนะนำการใช้พิน DPI
การตั้งค่า 1200 DPI: สถานะนี้เป็นสถานะเริ่มต้น ใช้วิธีการตัวต้านทานแบบดึงขึ้นภายใน หรือสามารถเชื่อมต่อตัวต้านทานแบบดึงขึ้นภายนอก 51K โอห์มได้เมื่อเปิด IC ให้ตรวจสอบสถานะของพินนี้และพบว่าไม่มีการเชื่อมต่อระดับภายนอกหรือเชื่อมต่อตัวต้านทานแบบดึงขึ้น 51K ohm ภายนอกตั้งค่า DPI ภายในเป็น 1200 แผนภาพวงจรการใช้งานทั่วไปดังแสดงในรูป ด้านล่างแสดง:

คุณสมบัติหลักของชิปเมาส์แบบมีสาย:
1. อินเทอร์เฟซ USB, อินเทอร์เฟซ PS2
2. แหล่งจ่ายไฟ 5V เดี่ยว
3. เข้ากันได้กับเมาส์ Microsoft IntelliMouse 3Dรองรับระบบปฏิบัติการ Microsoft Windows Vista, XP, 2000, ME และ 98
4. สอดคล้องกับ Microsoft WHQL และ USB-IF
5. รองรับปุ่ม: ซ้าย, กลาง, ขวา;รองรับการตั้งค่า DPI ตัวเข้ารหัสแกน Z แบบกลไก: 800/1200 สามารถตั้งค่าคงที่ได้
6. DPI คุณสามารถสลับระหว่าง 400, 800, 1200, 1600 . ไดนามิกไดนามิก
7. ด้วยโหมดสลีปและฟังก์ชั่นปลุกอัตโนมัติ
8. วงจรการจัดการพลังงานในตัว;
9. วงจรขับ LED ในตัว
10. ไม่มีการออกแบบคริสตัลออสซิลเลเตอร์ภายนอก
11. บูรณาการสูง ส่วนประกอบภายนอกน้อย
12. ปฏิบัติตามคำสั่ง ROHS
13. แพ็คเกจ DIP12

พารามิเตอร์ทางไฟฟ้าของเมาส์ไร้สาย:

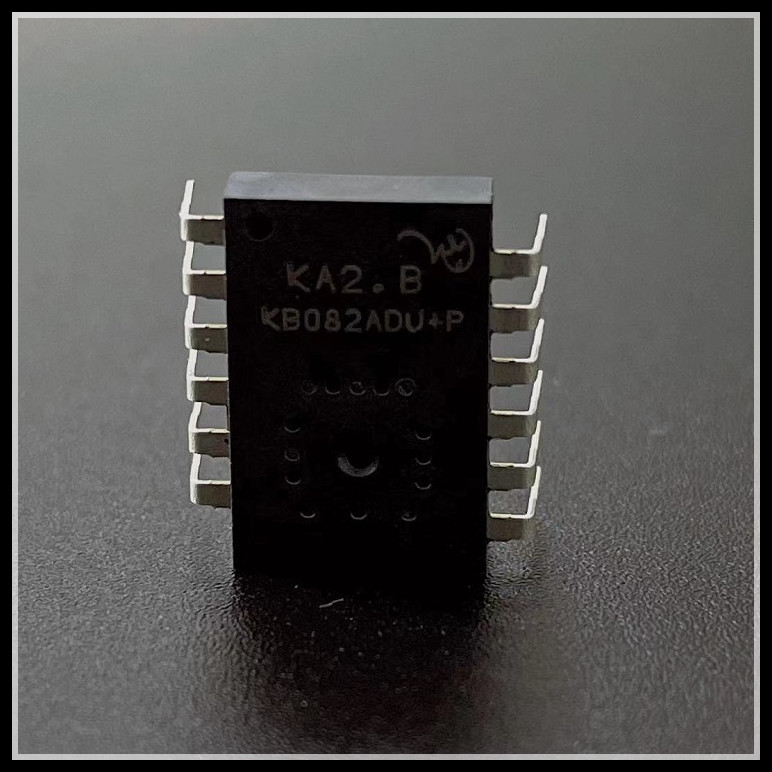

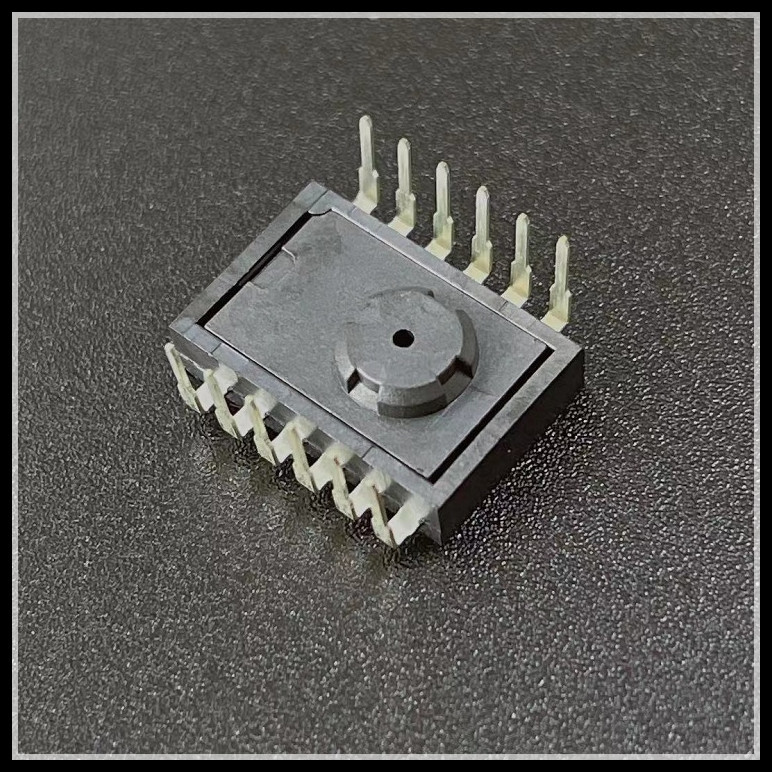

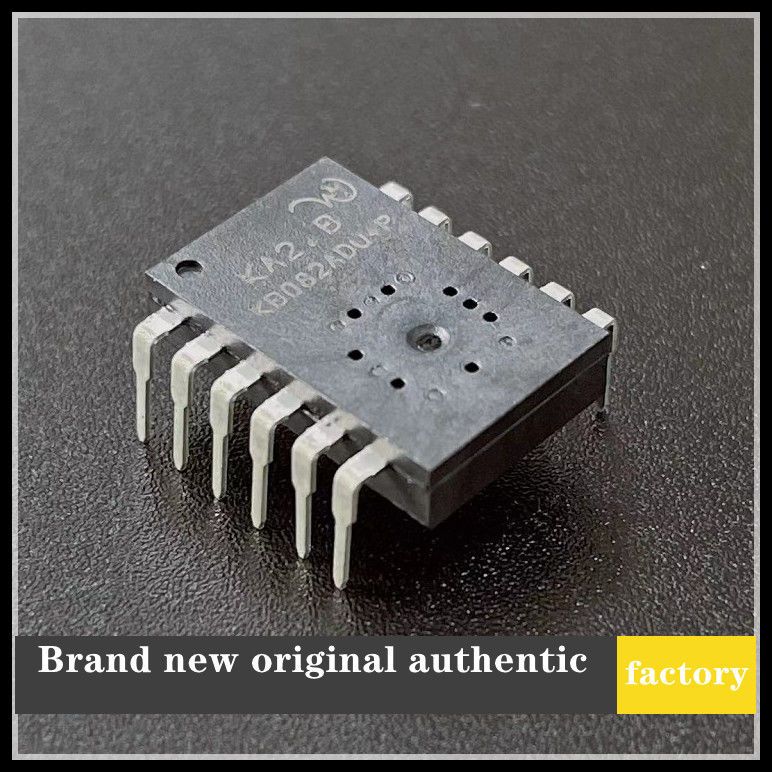

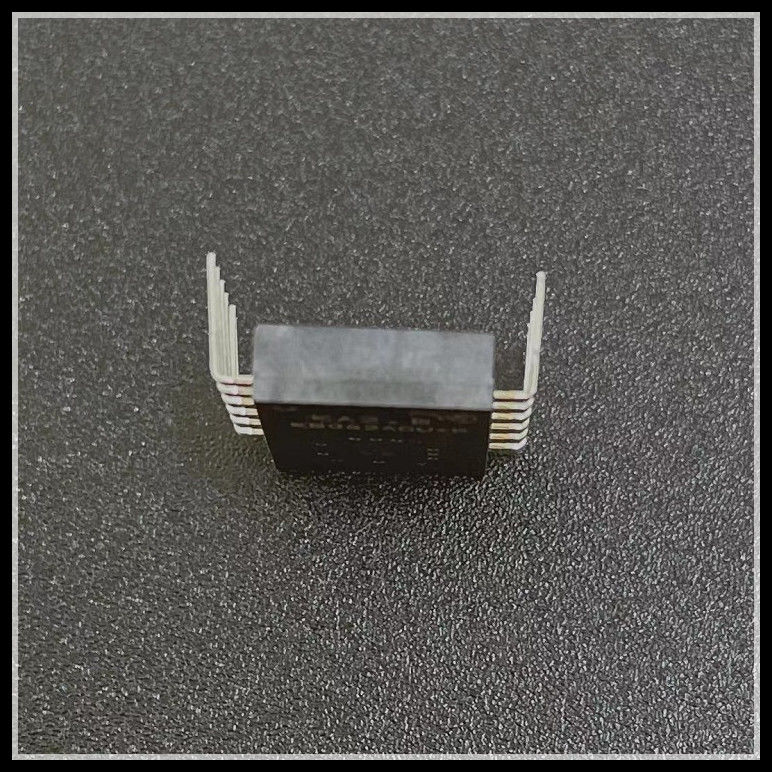

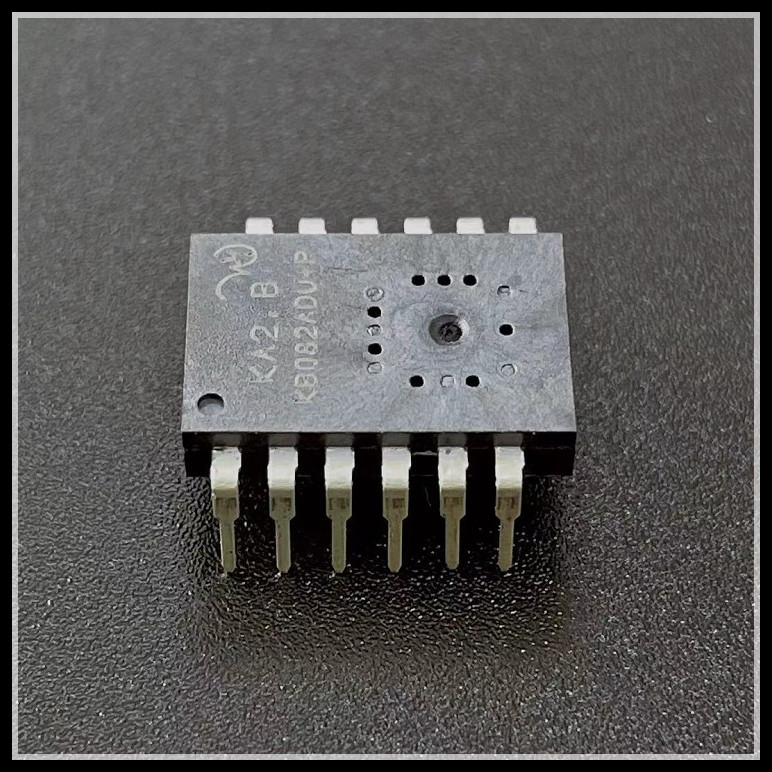

การนำเสนอภาพสินค้า:
