ชิปเมาส์ไร้สายแบบรวมอินเทอร์เฟซ USB สำหรับรุ่น 2636 2633

2636 2633 2634 2637 ชิปวงจรรวมสำหรับเมาส์แบบมีสาย

ชื่อชิป: ชิปเมาส์ออปติคัล
เมาส์ชิปรุ่น: GZ-P001-KA3.B
รายละเอียดสินค้าชิปเมาส์แบบมีสาย: KA3.B เป็นชิปเมาส์ออปติคัลแบบบูรณาการสูงพร้อมอินเทอร์เฟซ USB ที่ใช้เทคโนโลยีการผลิตขั้นสูงและความสามารถในการไวต่อแสงที่ดีขึ้น
คุณสมบัติหลัก:
● อินเทอร์เฟซ USB
● แหล่งจ่ายไฟ 5V เดี่ยว
● เข้ากันได้กับเมาส์ Microsoft IntelliMouse 3D
● รองรับระบบปฏิบัติการ Microsoft Windows 7, 8, 10, XP, 2000, ME และ 98
● ปฏิบัติตาม Microsoft WHQL และ USB-IF
● รองรับปุ่ม: ซ้าย, กลาง, ขวา;รองรับตัวเข้ารหัสแกน Z เชิงกล
● การตั้งค่า DPI: สามารถตั้งค่า 800/1200 DPI คงที่ ค่าเริ่มต้นคือ 1200
● วงจรการจัดการพลังงานในตัว
● วงจรขับ LED ในตัว
● ตัวต้านทานจำกัดกระแสไฟ LED ในตัว
● บูรณาการสูง ส่วนประกอบภายนอกน้อย
● ปฏิบัติตามข้อกำหนด ROHS
● แพ็คเกจ DIP12

แผนภาพเลย์เอาต์ของชิปพิน

การตั้งค่า DPI ของชิปเมาส์: พิน DPI ใช้สำหรับตั้งค่า DPI ต่อไปนี้แบ่งออกเป็นสามสถานการณ์เพื่อแนะนำการใช้พิน DPI
การตั้งค่า 1200 DPI: สถานะนี้เป็นสถานะเริ่มต้น ใช้วิธีการตัวต้านทานแบบดึงขึ้นภายใน หรือสามารถเชื่อมต่อตัวต้านทานแบบดึงขึ้นภายนอก 51K โอห์มได้เมื่อเปิด IC ให้ตรวจสอบสถานะของพินนี้และพบว่าไม่มีการเชื่อมต่อระดับภายนอกหรือเชื่อมต่อตัวต้านทานแบบดึงขึ้น 51K ohm ภายนอกตั้งค่า DPI ภายในเป็น 1200 แผนภาพวงจรการใช้งานทั่วไปดังแสดงในรูป ด้านล่างแสดง:

คุณสมบัติหลักของชิปเมาส์แบบมีสาย:
1. อินเทอร์เฟซ USB, อินเทอร์เฟซ PS2
2. แหล่งจ่ายไฟ 5V เดี่ยว
3. เข้ากันได้กับเมาส์ Microsoft IntelliMouse 3Dรองรับระบบปฏิบัติการ Microsoft Windows Vista, XP, 2000, ME และ 98
4. สอดคล้องกับ Microsoft WHQL และ USB-IF
5. รองรับปุ่ม: ซ้าย, กลาง, ขวา;รองรับการตั้งค่า DPI ตัวเข้ารหัสแกน Z แบบกลไก: 800/1200 สามารถตั้งค่าคงที่ได้
6. DPI คุณสามารถสลับระหว่าง 400, 800, 1200, 1600 . ไดนามิกไดนามิก
7. ด้วยโหมดสลีปและฟังก์ชั่นปลุกอัตโนมัติ
8. วงจรการจัดการพลังงานในตัว;
9. วงจรขับ LED ในตัว
10. ไม่มีการออกแบบคริสตัลออสซิลเลเตอร์ภายนอก
11. บูรณาการสูง ส่วนประกอบภายนอกน้อย
12. ปฏิบัติตามคำสั่ง ROHS
13. แพ็คเกจ DIP12

พารามิเตอร์ทางไฟฟ้าของเมาส์ไร้สาย:

คำอธิบาย:
1: ในระหว่างขั้นตอนการจัดวางเมาส์ PCB ระยะห่างระหว่างพินกราวด์ IC และกราวด์ตัวเก็บประจุควรสั้นที่สุดเท่าที่จะเป็นไปได้ และสายกราวด์ควรเป็นทองแดงมากที่สุด
2: ในแอปพลิเคชัน DPI ในระหว่างการสลับแบบไดนามิก ปลายอีกด้านของปุ่มจะต่อสายดินและไม่สามารถเชื่อมต่อกับแหล่งจ่ายไฟ 5V

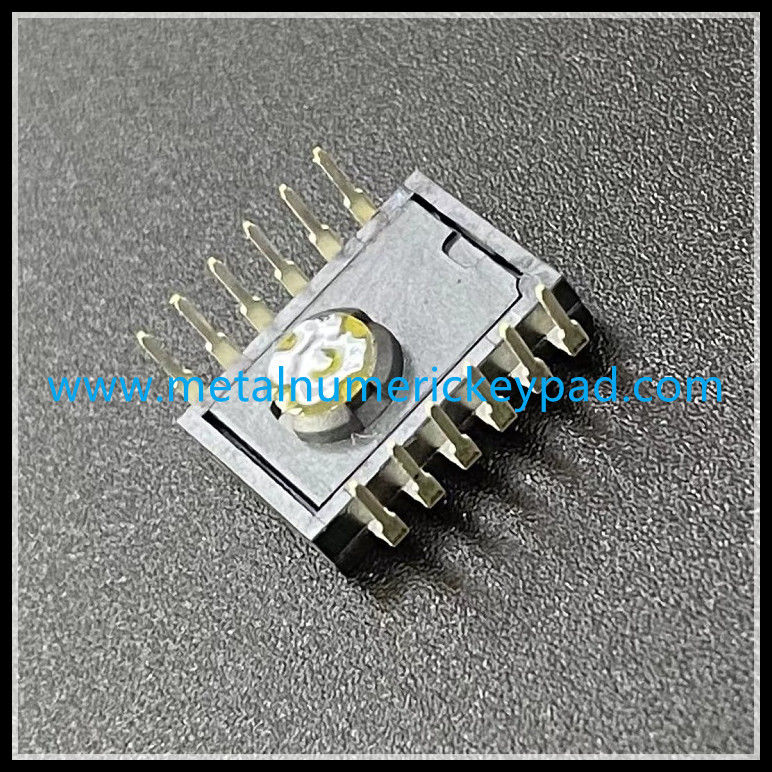

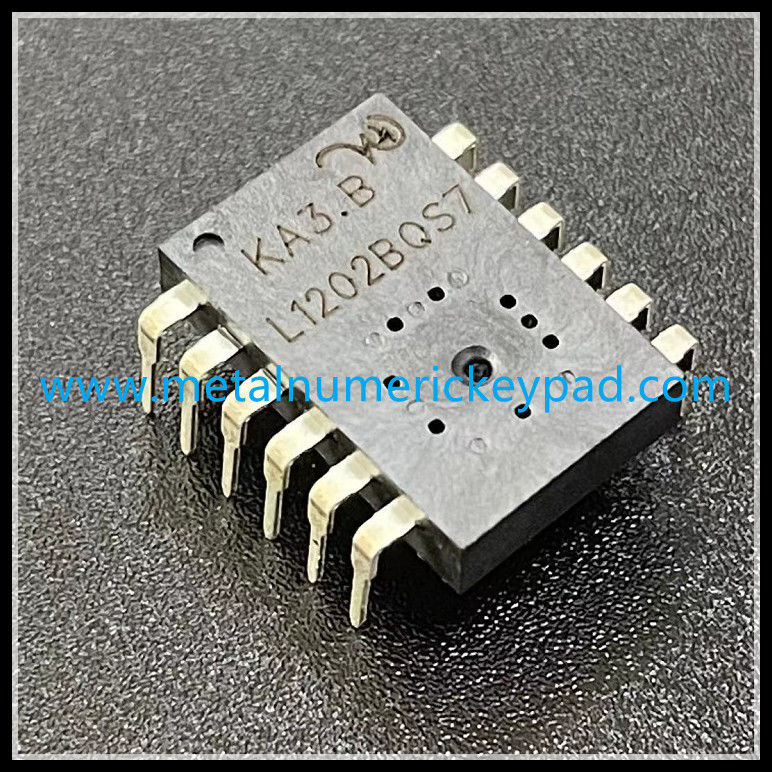

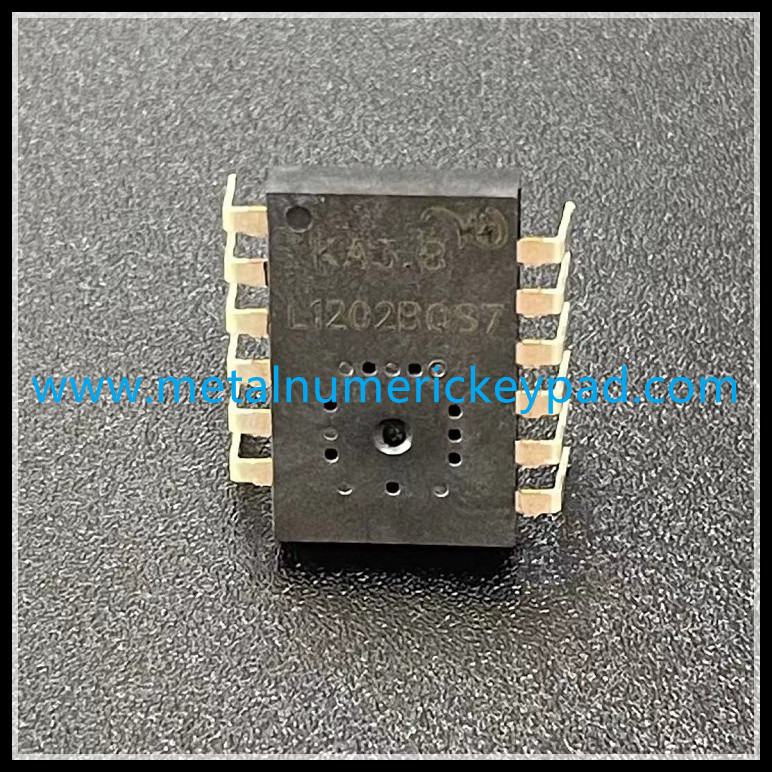

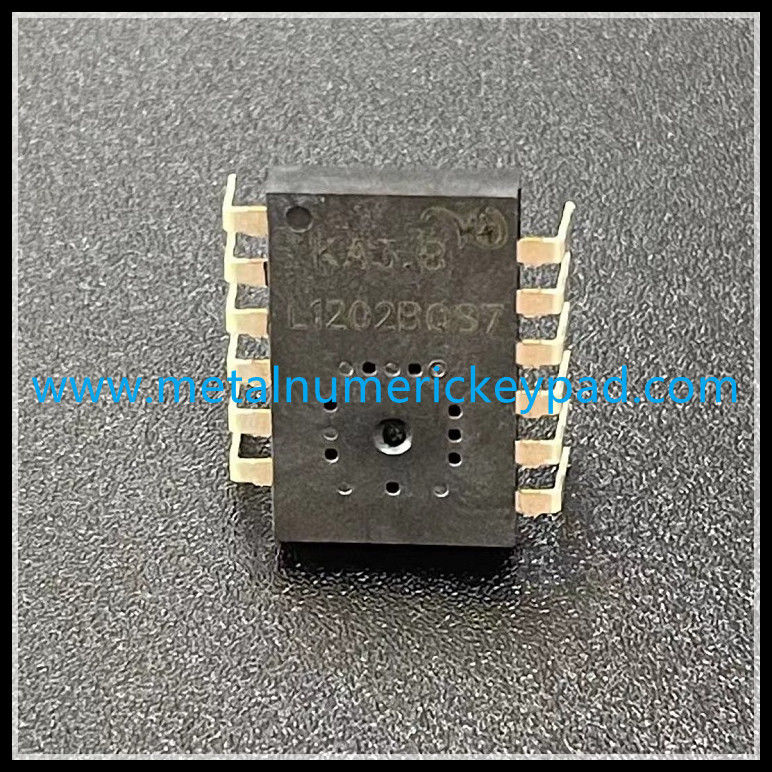

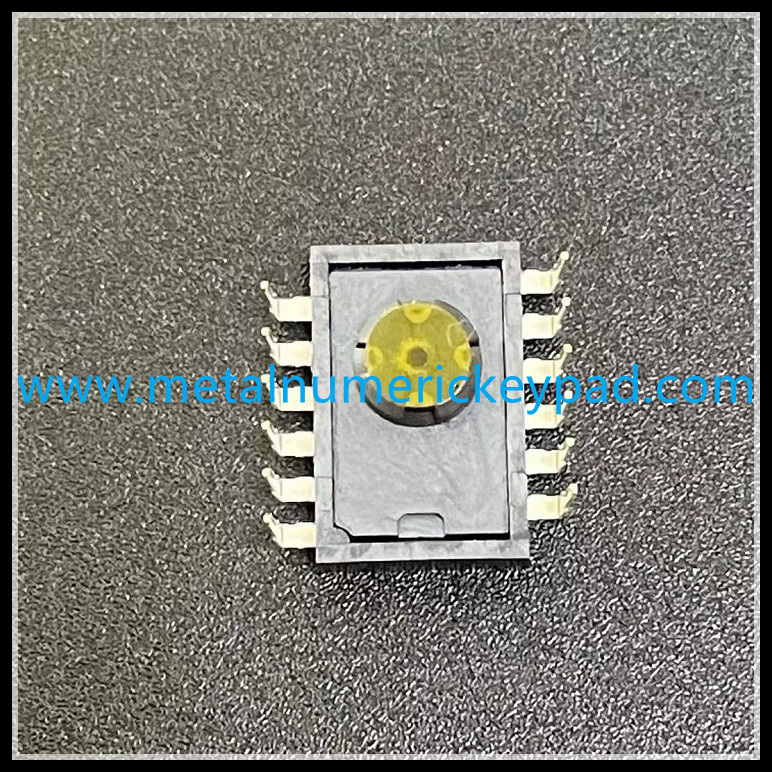

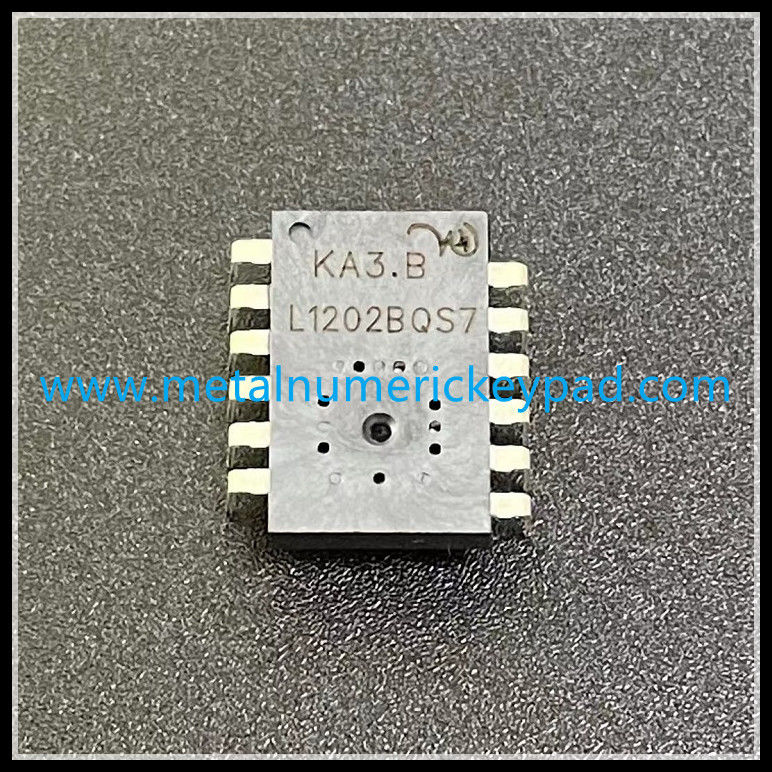

การนำเสนอภาพสินค้า:
