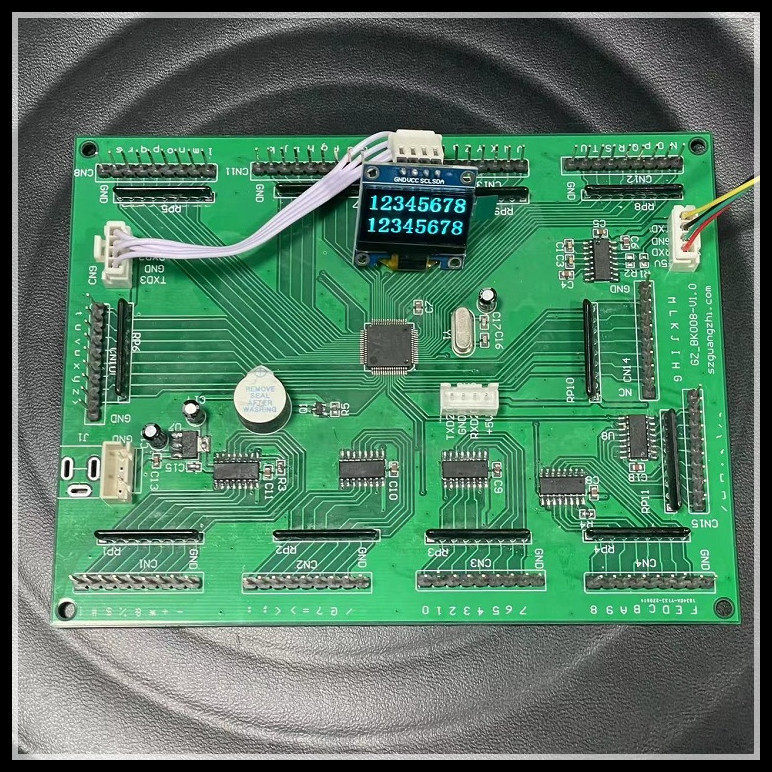

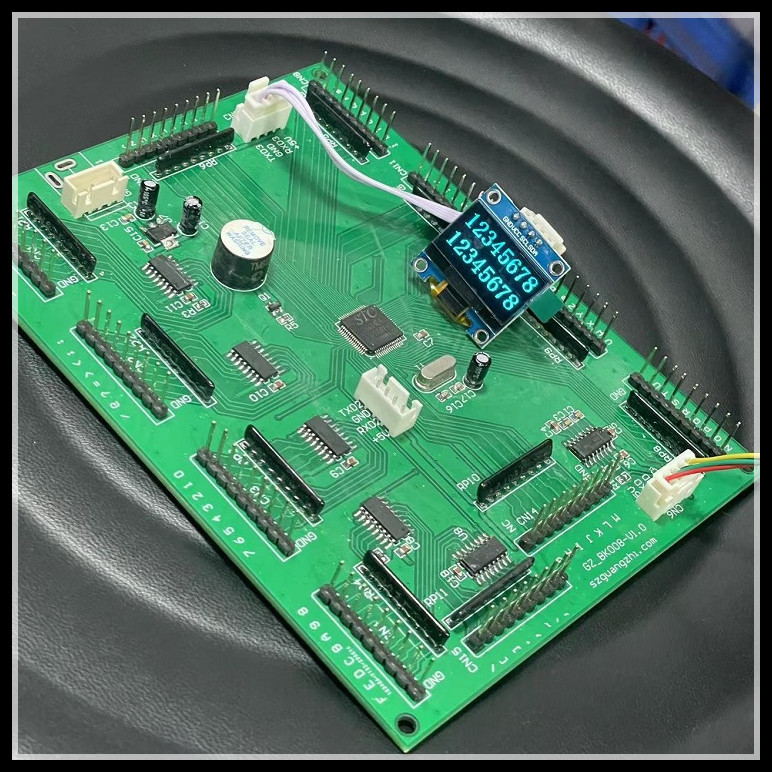

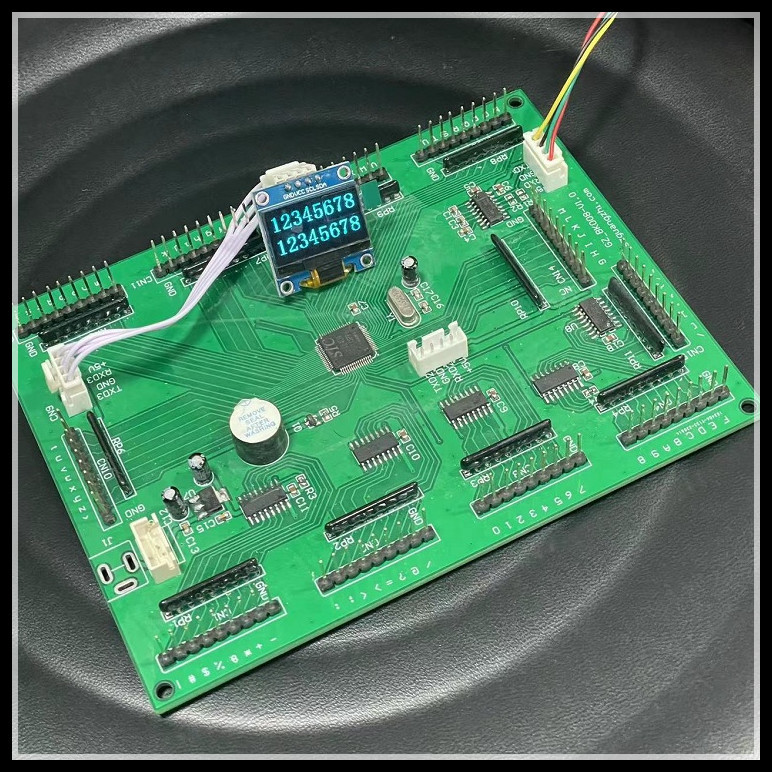

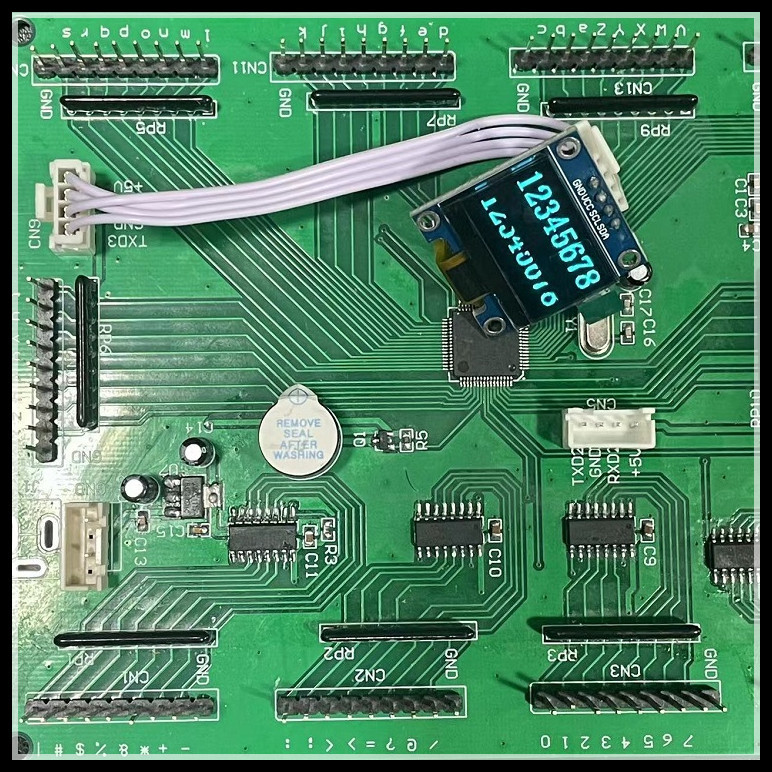

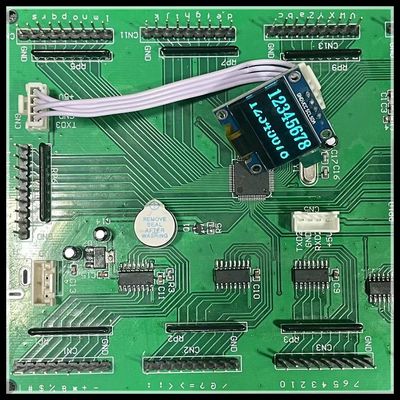

ชื่อกระดานหลัก: แผงวงจรพร้อมหน้าจอ

รุ่นบอร์ดควบคุม: GZ-BK008-V1.0

คำอธิบายเมนบอร์ด: อินเทอร์เฟซเป็นอินเทอร์เฟซ R232 ซึ่งสามารถเชื่อมต่อกับปุ่มภายนอก 80 ปุ่ม และสามารถเชื่อมต่อกับหน้าจอแสดงผลได้สูงสุดสองหน้าหน้าจอแสดง 2 บรรทัด และสามารถปรับขนาดตัวอักษรได้เมื่อหน้าจอแสดง 2 บรรทัด แต่ละบรรทัดมีอักขระสูงสุด 8 ตัว และแสดงเฉพาะภาษาอังกฤษและตัวเลข

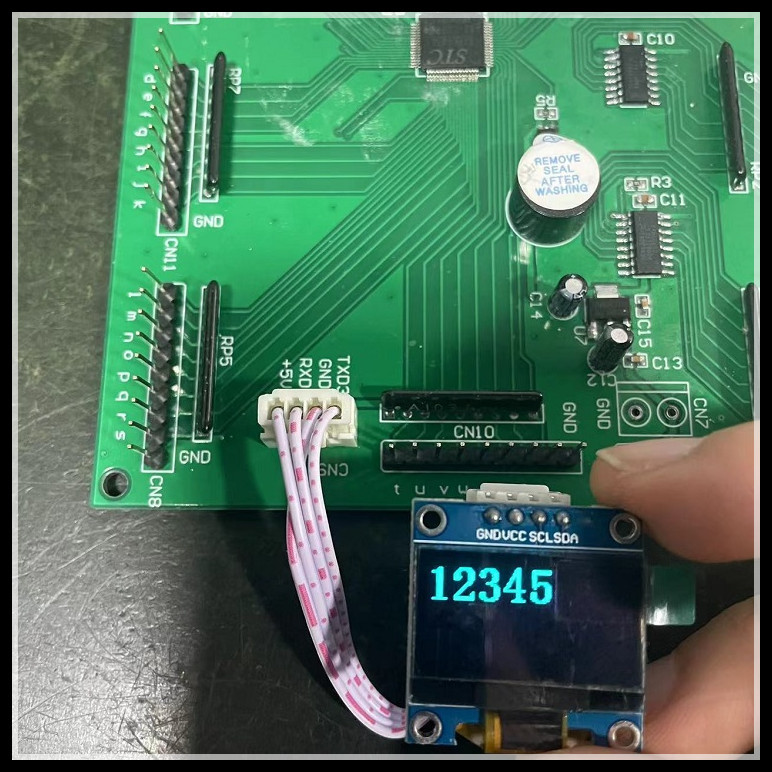

การทำงานของหน้าจอแสดงผลของเมนบอร์ด:

1. หน้าจอแสดงเพียงสองบรรทัด และแต่ละบรรทัดแสดงเพียง 8 ตัวอักษรเมื่อป้อนอักขระมากกว่า 8 ตัวในกล่องโต้ตอบ ระบบจะแสดงเฉพาะอักขระ 8 ตัวแรกเท่านั้นหากมีอักขระน้อยกว่า 8 ตัว สามารถใช้ช่องว่างแทนได้ถ้าอักขระในแต่ละบรรทัดต้องอยู่กึ่งกลาง ให้แทนที่ด้วยช่องว่าง

2. ป้อนเนื้อหาของบรรทัดแรกของหน้าจอ: 1 บวกเนื้อหาที่ต้องการ เช่น: 112345678 หน้าจอจะแสดง: 12345678

ป้อนเนื้อหาของบรรทัดที่สองของหน้าจอ: 2 บวกกับเนื้อหาที่ต้องการ เช่น: 212345678 หน้าจอจะแสดง: 12345678

ล้างเนื้อหาของบรรทัดแรกของหน้าจอ: ป้อนโดยตรง 1 เลือกส่งด้วยตนเอง บรรทัดแรกของหน้าจอจะถูกล้างโดยตรง

ล้างเนื้อหาหน้าจอบรรทัดที่สอง: ป้อนโดยตรง 2 เลือกส่งด้วยตนเอง จากนั้นล้างบรรทัดที่สองของหน้าจอโดยตรง

ล้างเนื้อหาทั้งหมดของหน้าจอ: ป้อน 3 โดยตรง เลือกส่งด้วยตนเอง และหน้าจอจะถูกล้างโดยตรง

โปรโตคอลการสื่อสารของเมนบอร์ด:
